產品詳情

圓柱滾子軸承

現貨供應各種高中低檔圓柱滾子軸承產品:原裝進口軸承,國產精品軸承,密封圓柱滾子軸承,應有盡有,支持混批,不限類型,不限型號,不限材質,不限數量,一套起批,您想要的軸承產品我們都能提供,可按照客戶要求加工定做各種非標軸承?。?!



材質:軸承鋼

保持器:黃銅、鋼板、尼龍

生產廠家:SKF、FAG、NSK、ZWZ、HRB、LYC、TMB、C&U

應用:電機、機床、工程機械、輕工機械、造紙機械、紡織機械、大中型電動機、機車車輛、機床主軸、內燃機、發電機、燃氣渦輪機、減速箱、軋鋼機、振動篩以及起重運輸機械等。

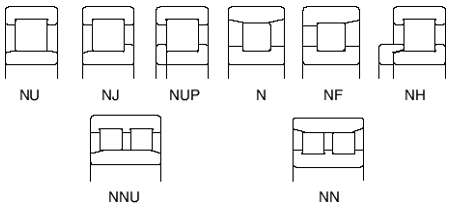

軸承分類:



軸承類別


?  單列圓柱滾子軸承

?  雙列圓柱滾子軸承

?  四列圓柱滾子軸承

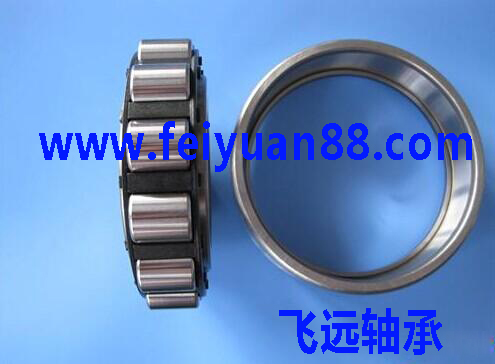

單列圓柱滾子軸承

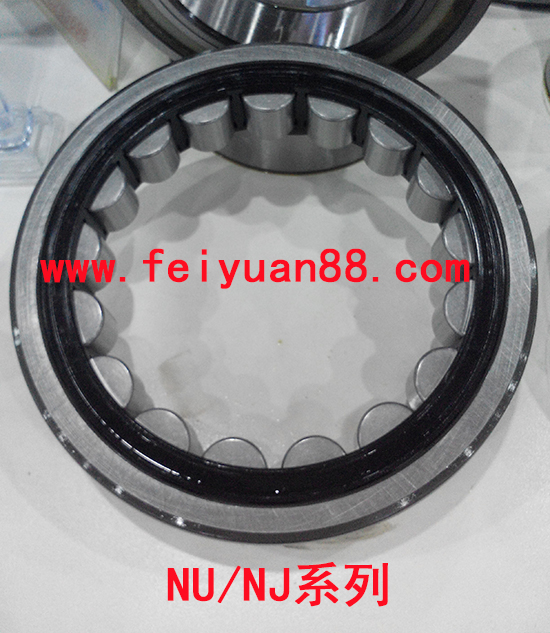

NU型、N型:

NU型外圈有雙擋邊,外圈、滾子及保持架可以與內圈分離。N型內圈有雙擋邊,內圈、滾子及保持架可以與外圈分離。

NU型和N型允許軸相對于外殼在一定范圍內做軸向移動,能適應因熱膨脹或安裝誤差引起的軸與外殼相對位置的變化,最適合用作自由端軸承。不能限制軸和外殼的軸向位移,僅能承受徑向載荷。
NJ型和NF型:
NJ型外圈有雙擋邊,內圈有單擋邊。NF型內圈有雙擋邊,外圈有單擋邊。
NJ型和NF型可承受一定程度的單向軸向載荷。
NUP型、 NH 型:
NUP型外圈帶雙擋邊,內圈有單擋邊并帶平擋圈, NH 型外圈帶雙擋邊,內圈帶單擋邊并帶斜擋圈,可分別安裝內圈和外圈(帶全套滾子和保持架),把軸和外殼的兩個方向的軸向位移限制在軸承的軸向游隙限度內,除承受徑向載荷外,還可承受少量雙向軸向載荷。因此適合于作固定端軸承
NCL…V 型:
外圈無擋邊但帶雙鎖圈的無保持架圓柱滾子軸承。
該種軸承沒有保持架,滾子數目較多,與尺寸相同的其它圓柱滾子軸承比較能承受較大的徑向載荷,但其極限轉速較低。該種軸承內圈和外圈不可分離,不能分別安裝,可限制軸或外殼的兩個方向的軸向位移在軸承的軸向游隙限度內。
NB 型:
無擋邊的圓柱滾子軸承。
該種軸承內外圈均無擋邊,外圈有潤滑油孔,內圈、外圈和帶全套滾子的保持架三者可分別安裝,不能限制軸承或外殼的軸向位移,不能承受軸向載荷。
NJ…V 型
內圈有單擋邊無保持架的圓柱滾子軸承
該種軸承由于無保持架,滾子數目較多,與相同外形尺寸的其他圓柱滾子軸承相比有較大的徑向負荷能力,但極限轉速較低,不限制軸或外殼的軸向位移,不能承受軸向載荷。
NCF…V 型
外圈有單擋邊的無保持架向心短圓柱滾子軸承

該種軸承沒有保持架,裝滿滾子,與尺寸相同的其它圓柱滾子軸承相比,能承受較大的徑向載荷,但其極限轉速較低。
該種軸承可限制軸或外殼的兩個方向的軸向位移在軸承的軸向游隙限度內。

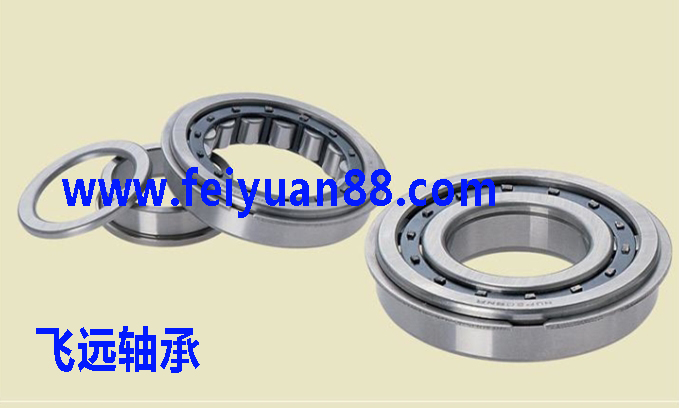

…N 型(帶止動槽軸承)
部分單列圓柱滾子軸承外圈帶止動槽,后置代號用 “N” 表示。利用止動環將軸承在軸承座中作軸向定位,簡化軸承在外殼孔內的軸向緊固,外殼孔可做成通孔,從而縮小了部件的軸向尺寸。

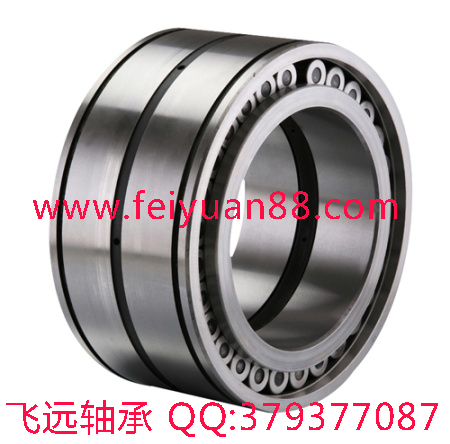

雙列圓柱滾子軸承:
NN 型:
內圈帶擋邊,外圈無擋邊??煞直鳶滄巴餿湍謐榧?,不限制軸或外殼的軸向位移,不能承受軸向載荷,與徑向尺寸相同的單列圓柱滾子軸承比較,能承受較大的徑向載荷。
結構緊湊,承受負荷時變形較小,特別適用于機床主軸的支承。
NN…K 型:
結構與 NN 型相同,只是軸承內孔為錐形,便于微量調整軸承的徑向游隙,且裝拆方便?;倉髦岫嗖捎酶美嘈橢岢?,將其安裝在錐軸上,通過內圈的壓入量調整徑向游隙。
NNU 型、 NNU…K 型:
外圈帶擋邊,內圈無擋邊。有圓柱孔、圓錐孔兩種。不限制軸或外殼的軸向位移,不能承受軸向載荷,與徑向尺寸相同的單列圓柱滾子軸承比較,能承受較大的徑向載荷。
NNCF 型:
內圈帶三個擋邊,外圈帶一個擋邊,可對一個方向作軸向定位。外圈在擋邊另一側裝有一個固定環,以使軸承保持為一體。
NNCL 型:
內圈帶三個擋邊,外圈無擋邊,兩側帶有止動環成為非分離型軸承。
NNCS 型:
內圈帶三個擋邊,外圈無擋邊,在外圈中間帶有一個中鎖圈,成為非分離型軸承。允許軸與軸承座有一定的軸向位移,可作為自由端軸承使用。
四列圓柱滾子軸承
四列圓柱滾子軸承能承受很大的徑向載荷和沖擊載荷,加工精度高,適用于高速。
可在內圈壓入輥徑后將內圈滾道面與輥子面同時研磨,有利于提高軋制精度,并且軸承的安裝游隙可自由調整。
大多應用于冷、熱軋機、開坯機等機器的工作輥或支承輥上,但也可用于其他場合。
FC : 雙外圈,單內圈,內圈無擋邊
FCD : 雙外圈,雙內圈,內圈無擋邊
FCDP :雙外圈,外圈只有中擋邊但帶平擋圈,雙雙內圈,內圈無擋邊


圓柱滾子軸承屬于分離型軸承,安裝與拆卸非常方便。圓柱滾子軸承能承受較大的徑向負荷并適用于在高速運轉場合下使用引。

此類軸承允許內圈軸線與外圈軸線的角度誤差(傾斜度)很小,只有2′4′。因此,對軸和軸承座的加工精度相對較高否則,容易在滾道接觸部位出現不均勻負荷或應力集中。但對滾子或滾道接觸母線進行修正后可以減少應力集中情況的發生。

圓柱滾子軸承根據裝用滾動體的列數不同,可以分為單列、雙列和多列圓柱滾子軸承等不同結構。不同結構軸承還表現在擋邊的位置設計方面。其中常用的圓柱滾子軸承有以下幾種形式:

單列圓柱滾子軸承:單列圓柱滾子軸承是可分離軸承,便于安裝和拆卸,兩個套圈都可以采用緊配合,修正的滾子和滾道之間的接觸線可以減小應力集中。

雙列圓柱滾子軸承:雙列圓柱滾子軸承屬于游動軸承,其可分離性使安裝和拆卸很方便。兩個套圈均可以采用緊配合。雙列圓柱滾子軸承幾乎不允許有傾斜角。

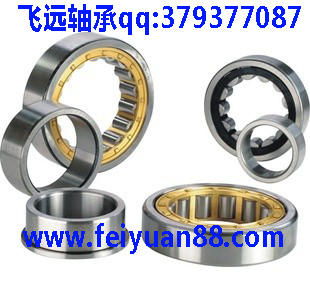

單列軸承

單列圓柱滾子軸承

N、NU

N型軸承的外圈無擋邊,內圈的兩側有擋邊??梢栽市碇嵯嘍災岢兇湓謚嵯蛄礁齜較蟶系奈灰?。



NU型的軸承外圈兩側有擋邊,內圈無擋邊。也可以允許軸相對軸承座之間在軸向兩個方向上的位移。因此,該類結構適用于作為游動端軸承使用。



NJ、NF

NJ型軸承的外圈兩側有擋邊,內圈單側有擋邊??梢猿惺芤歡康牡ハ蛑嵯蚋漢?。NF型的外圈單側有擋邊,內圈兩側有擋邊。也可承受一定量的單向軸向負荷。因此,該類結構適用于作為單方向的軸向定位軸承用。

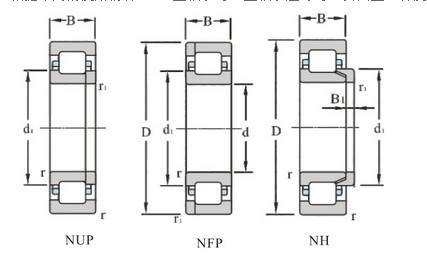

NUP、NFP

NUP型的軸承是外圈兩側有擋邊,內圈一側帶(固定)單擋邊,而另一側為可分離的平擋圈??梢猿惺芤歡康乃蛑嵯蚋漢?。



NFP型的軸承外圈一側帶(固定)單擋邊,而另一側為可分離的平擋圈,內圈兩側有擋邊。也可以承受一定量的雙向軸向負荷。該類結構軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此,適合于作為固定端軸承使用。



NHNJ+HJ)型

NH型軸承是NJ型軸承與HJ型斜擋圈組合后的結構。由于NUP型軸承的內圈較短,加上平擋圈不是固定的,使用不方便,而NH型軸承可以利用NJ型軸承整個內圈的寬度,與軸保持更緊密的配合。而且NH型軸承在安裝和拆卸更方便。

NH型軸承可以限制軸相對于軸承座在軸向兩個方向的位移。因此,適合于作為固定端軸承使用.

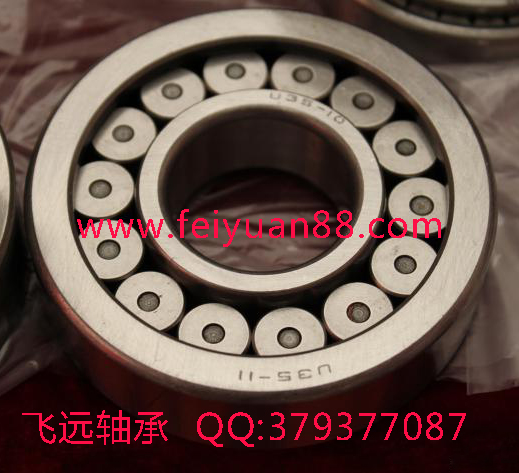

滿裝滾子的圓柱滾子軸承

滿裝滾子的圓柱滾子軸承沒有保持架,所以裝入的滾子數量多,承載能力大。

由于滿裝滾子,套圈擋邊和滾子端面的接觸面增大,能夠承受較大的軸向載荷。但由于沒有保持架,滾子表面在軸承轉動中互相摩擦,所以此類圓柱滾子軸承極限轉速較低。

滿裝滾子的圓柱滾子軸承的失效多事因為滾子在互相摩擦擦傷而受損,因此專門研究了滿裝滾子軸承該男子和滾道的表面化學熱處理。經過處理的軸承,壽命確實大有改善。對于這種特殊處理的軸承,氣候之代號用B和B4表示。

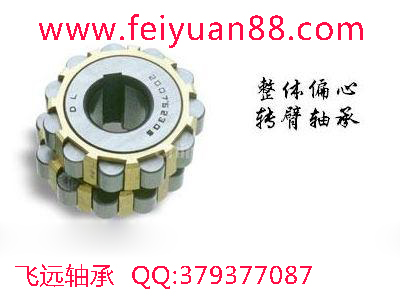

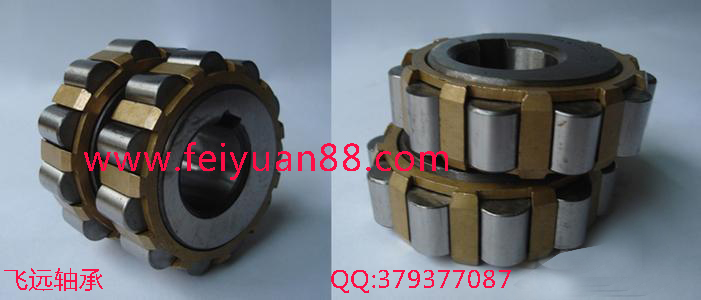

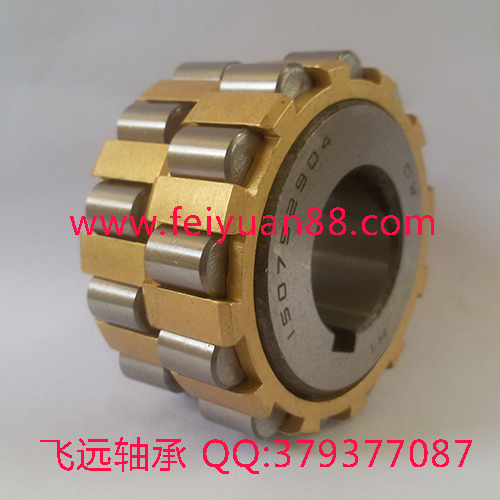

偏心系列軸承

偏心軸承的特征:內圈的內孔為偏心孔,在偏心孔的內側壁上有一縱向鍵槽。

偏心軸承分類:一種為雙層雙列圓錐滾子偏心軸承;圓柱滾子一種為單層滾道小游隙或負游隙圓柱滾子軸承,主要安裝在印刷機印版滾筒壓印滾筒兩側;另一種為雙層滾道帶內外偏心負游隙圓柱滾子軸承單元,安裝在印刷機膠皮滾筒兩側??招?/span>圓柱滾子軸承因其結構特殊,與常規滾動軸承相比具有吸振能力強、精度壽命長及過載?;すδ?。

偏心軸承的應用:減速機,石油化工.紡織,冶金,礦山.鋼廠等.輕重機械等.

偏心軸承主要包括外圈、內圈、滾動體花籃、滾動體。該偏心軸承結構簡單、使用方便,使偏心機構大為簡化,同時使偏心機構的機械加工省工、省時、裝配容易。





雙列軸承

雙列圓柱滾子軸承

雙列圓柱滾子軸承有圓柱形內孔和圓錐形內孔(軸承后置代號加K)兩種結構。該類軸承具有結構緊湊、剛性大、承載能力大、受負荷后變形小等優點,特別適用于機床主軸支承。圓錐形內孔還可以起到微量調整游隙的作用,且可以簡化定位裝置結構,方便安裝拆卸。常用的雙列圓柱滾子軸承有以下下幾種形式:


NN、NNU


NN型軸承的外圈無擋邊,內圈兩側有擋邊中間有中擋邊??梢栽市碇嵯嘍災岢兇湓謚嵯蠆礁齜較虻奈灰?。



NNU型軸承的外圈兩側有擋邊中間有中擋邊,內圈無擋邊??梢栽市碇嵯嘍災岢兇湓謚嵯蠆礁齜較虻奈灰?。因此,此類結構適于作游動端軸承。該類型軸承的保持架多采用車制實體保持架。


NNF

NNF型軸承是雙列滿裝圓柱滾子軸承,軸承由一個帶中擋邊外圈,兩個有雙擋邊內圈的結構型式。滾子由內圈的擋邊引導,兩個內圈用緊固圈固定在一起。該結構除了可以承受很大的徑向載荷和軸向載荷之外,還可以承受傾覆力矩,因此,常用作固定端軸承使用。

NNF型軸承兩側采用接觸式密封。軸承內填有潤滑脂,潤滑脂的工作溫度為-50+110,但由于受密封材料的限制,軸承的工作溫度僅限于-40+80之間。在使用工況較好的情況下,帶有密封的NNF軸承無需進行保養,若軸承長期處于水汽或污染環境,且為中、高速運轉時,可通過外圈上的潤滑油槽和潤滑油孔對軸承進行補充潤滑。



四列軸承

四列圓柱滾子軸承

四列圓柱滾子軸承主要用于冷、熱軋機、開坯機等軋鋼機機械上,軸承為分離式結構,軸承套圈和滾動體組件可方便地分離,因此,軸承的清洗、檢查或安裝拆裝均很方便。

FC

FC型軸承由兩個外圈和一個內圈組成,每個外圈的兩側有擋邊中間有中擋邊,內圈無擋邊。

FCD

FCD型軸承實際上是由兩個NN型軸承組合而成。

FC型和FCD型軸承可以允許軸相對軸承座之間在軸向產生兩個方向的位移。因此,此類結構適于作游動端軸承。該類型軸承的保持架多采用車制實體。

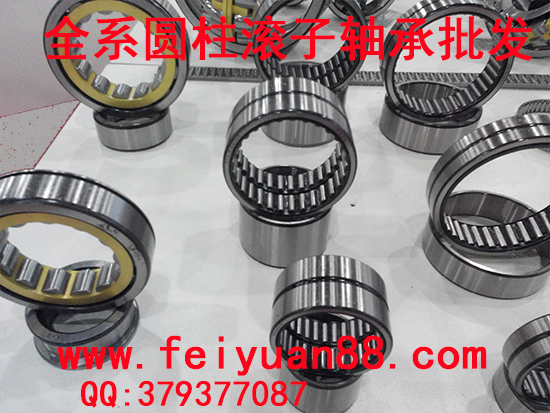

產品實拍
